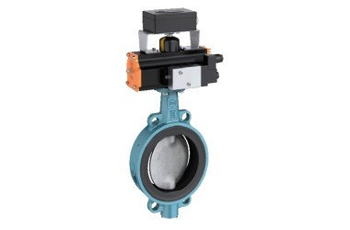

Межфланцевый дисковый поворотный затвор тип Z 611-A

Межфланцевый дисковый поворотный затвор тип Z 611-A


Код товара: 01205

Дисковый затвор с эластомерным покрытием в исполнении для межфланцевой установки предназначен для управления потоком среды со средней коррозионной активностью.

Условный проход:
DN 50 – DN 300

Габаритная длина:
EN 558 серия 20 (DIN 3202 T3 K1)
ISO 5752 серия 20
API 609 таблица 1
BS 5155 серия 4

Присоединительные размеры фланцев:
DIN 2501 PN 6/10/16
ANSI B 16.5, класс 150

Форма уплотнительной поверхности ответных фланцев:
DIN 2526, форма A-E
DIN 2642
ASME B 16.5 RF, FF

Верхний фланец:
EN ISO 5211

Маркировка:
DIN EN 19

Класс герметичности:
EN 12266 (объем утечки A)
ISO 5208, категория 3
API 598 таблица 5
ASME B 16-104, класс VI

Стандарт применения:
EN 593 (DIN 3354)

Диапазон температур:
от –20 °C до + 160 °C в зависимости от давления, рабочей среды и материалов конструкции

Допустимое рабочее давление:
макс. 16 бар

Допустимый перепад давления:
макс. ∆p 10 бар

Применение с вакуумной средой:
до 0,2 бар (абсолютное значение), более высокие значения вакуума в зависимости от среды и температуры
