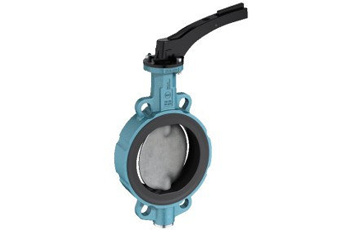

Межфланцевый затвор универсального применения в соответствии EN 593. Разнообразие выбора материалов для исполнения корпуса, диска и уплотнения позволяет применять затвор в различных областях промышленности.

Условный проход:
DN 20 – DN 1200 (DN 20 только для давления PN10/16)

Габаритная длина:
EN 558 серия 20 (DIN 3202 T3 K1)
ISO 5752 серия 20
API 609 таблица 1
BS 5155 серия 4

Присоединительные размеры фланцев:
DIN 2501 PN 6/10/16
ANSI B 16.5, класс 150
MSS SP44 класс 150
AWWA C 207
AS 2129 таблица D и E
BS 10 таблица D и E
JIS B 2211-5 K
JIS B 2212-10 K

Свободные плоские фланцы на отбортованной трубе :
DIN 2641 и DIN 2642

Приварные фланцы:
DIN 2576

Форма уплотнительной поверхности ответных фланцев:
DIN 2526, форма A-E, ANSI RF

Верхний фланец:
EN ISO 5211 NF E 29-402

Маркировка:
DIN EN 19

Класс герметичности:
EN 12266 (объем утечки A)
ISO 5208, категория 3
API 598 таблица 5
ANSI B 16-104, класс VI

Стандарт применения:
EN 593 (DIN 3354)

Диапазон температур:
от –20 °C до + 160 °C в зависимости от давления, рабочей среды и материалов конструкции

Допустимое рабочее давление:
макс. 16 бар

Допустимый перепад давлений:
макс. ∆p 16 бар

Применение с вакуумной средой:
до 0,2 бар (абсолютное значение), более высокие значения вакуума в зависимости от среды и температуры
